隨著國家對環保越來越重視，對火電廠脫硫的可靠運行提出更高的要求。脫硫漿液循環泵是電廠脫硫系統的重要組成部分，對于脫硫系統正常投運起著至關重要的作用。針對國內火力發電廠脫硫漿液循環泵常出現的缺陷，從不同角度分別對脫硫漿液循環泵出現的故障模式進行分析，針對出現的故障點制定有針對性的對策。

1 脫硫漿液循環泵概述

脫硫漿液循環泵是脫硫系統中的大型設備，通常采用離心式，它直接從塔底部抽取漿液進行循環，是石灰石（石灰）－石膏法脫硫工藝中流量最大、使用條件最為苛刻的泵，腐蝕和磨蝕常常導致其失效。脫硫系統漿液循環泵經不僅故障發生頻率高，而且故障類型也多種多樣，這就嚴重降低了火電廠脫硫系統的運行可靠性。

2 設備及系統存在問題及解決方法

2.1 密封水系統故障及其應對

常見的脫硫漿液循環泵密封方式一般采用機械密封。機械密封也分無水機封、外排式和內排式三種。內排和外排式機封均依靠工藝水對機械密封進行密封和冷卻。機封受密封水水質的影響較大，如果密封水中存在雜質，將會加劇機封動靜環磨損，甚至?xí)p壞機封。其中，目前國內大部分的脫硫工藝水系統由于全廠水平衡問題而混入工業廢水回用水源，水質較差，在實際運用中表現出了一定的缺陷，水中混入雜質，那么就會嚴重加劇磨損。密封水壓力如果低于泵內壓力，漿液將會倒流并堵塞機封水管，因此機封水壓力要保持穩定，并高于泵出口壓力。

對策：機封水不使用工業廢水回用水源，保證密封水內無雜質，或者在工業廢水回用水管路加裝過濾器；在機封水進水管路上加裝水表，防止機封水?dāng)嗔?；將機封水水源與泵沖洗水水源分開，防止泵在沖洗水時機封水壓力低堵塞機封水管。大小修期間對工藝水管路進行檢查，清理工藝水管路內積存污泥等異物。

2.2 油系統故障及其應對

現實中，很多機械設備要想實現長久健康地運行，就必須對關鍵的運動部件進行潤滑，泵類設備自然也不例外。循環泵的軸承主要采用脂潤滑和油潤滑兩種潤滑方式。兩者相比，脂潤滑可以簡化軸承周圍結構，而油潤滑則比較復雜；脂潤滑冷卻效果不佳且極速轉速較低，極限轉速是油潤滑的65%～80%，可能會縮短軸承的使用壽命。在這情況下，就需要根據潤滑方式的不同采取相應的對策，定期更換油系統密封件，防止油系統出現滲漏；定期添加和更換潤滑脂，做好每月潤滑脂添加工作。夏天由于天氣炎熱，需適當縮短定期維護周期，防止軸承溫度過高損壞軸承。

2.3 漿液系統故障及其應對

在石灰----石膏法脫硫系統中，濾網脫硫塔內壁上，濾網的主要做是為了防止塔內運行形成的積垢和其他異物經過循環泵進入噴淋層，引起噴淋層漿液噴嘴嚴重堵塞。噴嘴堵塞會致使脫硫效率不達標。檢修難度也大，而且均為高空作業，安全隱患很大，循環泵接入口加裝濾網后，較大異物不能進入噴淋層噴嘴，不會出現堵塞現象，循環泵能安全經濟的運行，但濾網堵塞一樣會導致類似的問題。

為了避免這種情況，我們一般需要對漿液濃度進行嚴格控制，比如將固體的石膏濃度限制在8%～12%，如果不滿足該要求，那么就會造成結垢堵塞問題。

但現實中，實際濃度經常會出現超標。此外，雖然實際中廣泛應用了石膏漿液濃度的在線監測系統，但相關儀表監測到的數據可能并不準確，進而造成漿液的實際濃度會比監測到的數據更高，而這些也是導致塔壁和鼓泡管出現嚴重結垢問題的原因。

針對以上問題，建議采取以下措施：對石膏濃度進行嚴格限制，確保其滿足設計要求;對漿液的濃度進行取樣檢測，然后將檢測數據和在線監測到的數據進行對比，并以此為基礎對監測系統的進行調整，從而實現對監測誤差值的有效管控。裝設目前測量脫硫密度最準確的周期取樣密度計。（點擊鏈接了解詳細信息）

2.4 入口濾網經常存在的問題及其應對

除了上文中提到的堵塞問題外，循環泵的入口濾網還經常發生法蘭滲漏、本體穿孔滲漏以及防腐損壞等問題。

其中，造成濾網阻塞的雜物除了包括吸收塔的石膏結晶外，破碎的氧化風機館和鼓泡管也是雜物來源之一。

同時，由于機組長時間、不間斷運行的緣故，入口濾網的防腐襯膠可能會發生破損，而這也會對濾網的正常工作造成不利影響。

針對這些問題運行中需要控制吸收塔石膏漿液濃度，保證在標準范圍內。機組停機檢修期間，應將吸收塔排空，并對吸收塔內雜物進行徹底清理；要求防腐單位使用質量更好的膠板材料，并在做襯膠的過程中，嚴格監測環境濕度，如濕度太大則立即停止。修復后回裝濾網，不要立即注水并將排污門打開，保證襯膠有充足的養護時間。

2.5 濾網與出、入口排污電動門存在的問題及其應對

對于脫硫漿液循環泵而言，其濾網和出、入口排污電動門還經常會出現下列故障：執行器掉電、閥板沖刷密封面受損、執行器或電動門的減速機構卡澀等等。圖片

造成這些故障問題的原因包括：閥門閥板處漿液沉積，入口電動門可能進入較大塊雜質（例如掉落的吸收塔鼓泡管或者氧化風機管）卡澀閥板；由于檢修后執行器開關未重新定位，導致開關后力矩報警；閥板受漿液沖刷，密封面磨損，導致關閉不嚴出現滲漏。

針對以上問題，建議采取下列措施進行處理：將泵沖洗水移至靠近閥門處，保證漿液泵在停運后沒有漿液沉積；可在吸收塔內脫硫漿液循環泵入口處再加一道濾網，此濾網孔較大（100×100mm），將吸收塔內大塊雜質過濾掉，避免卡澀入口電動門；

要求每次檢查閥門必須對閥門開關限位進行核對，如有偏差需重新定位。

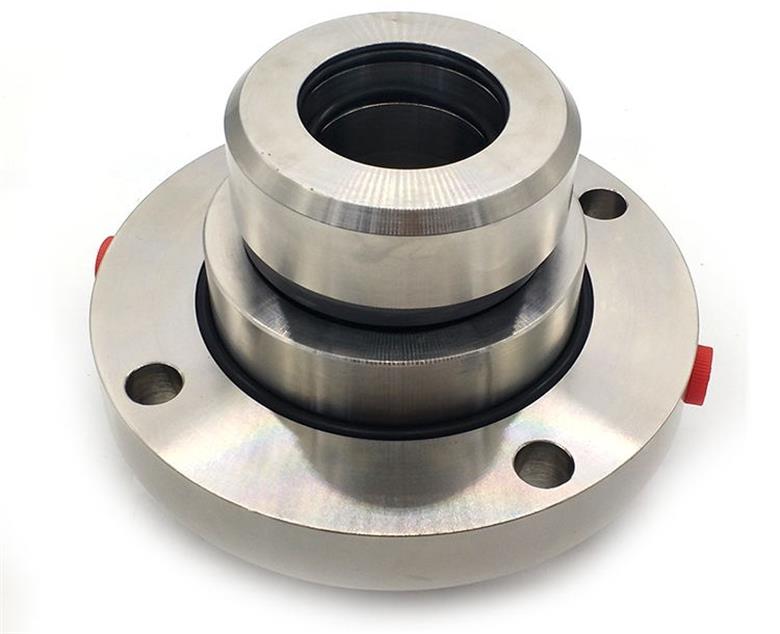

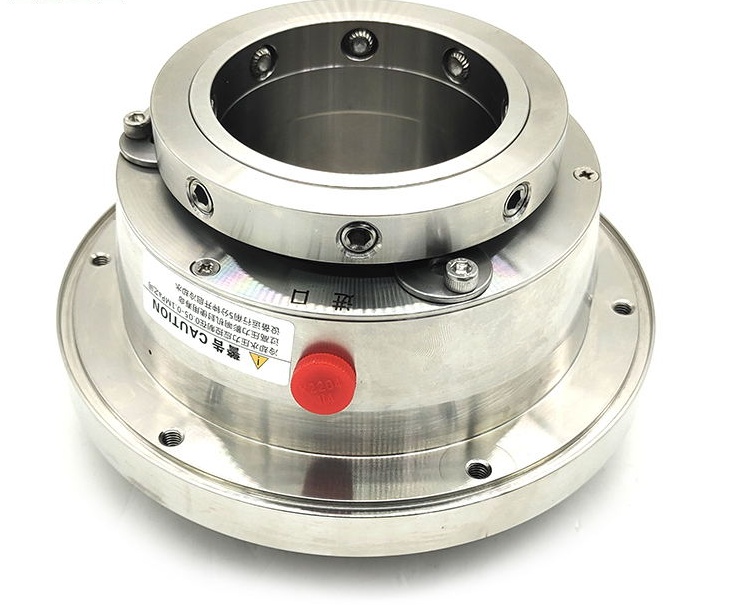

2.6 機械密封存在的問題及其應對

脫硫漿液循環泵的機械密封故障也是造成其可靠性降低的一個重要因素，而機械密封常發生的故障包括滲漏、動靜環碎裂、機封水管脫落、機封水管路堵塞等。造成這些問題的主要原因包括機械密封缺乏正確的檢修、彈簧壓縮量沒有進行合理調整以及動、靜環缺乏妥善保護等。圖片

針對這些問題，應采取以下措施：對機封水的壓力進行嚴格掌控，進而提升密封的潤滑和和冷卻效果;為了避免機封水管的堵塞，應對母管濾網進行定期清理;積極開展多種途徑的培訓方式，以切實提升相關人員的檢修和操作技能等等。

2.7 聯軸器、軸承箱存在的問題及其應對

脫硫漿液循環泵的軸承箱經常會出現溫度過高、振動過大或者端蓋滲油等問題，進而降低其工作可靠性。

連軸器連接部分安裝不到位，循環泵振動大

主要原因有以下幾個方面：軸承骨架油封磨損；由于端蓋螺栓強度不夠；非驅動端推力軸承游隙不合適，軸承與軸承箱裝配間隙過大或者過??；泵葉輪因沖刷磨損，出現動靜不平衡。軸承箱內異物混入。

對策：定期更換骨架油封；將所有軸承箱端蓋螺栓更換為強度更高的螺栓，并對泵軸承箱總的殘余間隙進行調整，保證軸串動量在允許范圍內；明確檢修工藝，嚴格按照標準進行調整軸承和軸承箱配合間隙；回裝軸承時用煤油將軸承箱徹底清洗多遍。日常定期維護添加油脂，使用加油嘴往軸承箱加油，油嘴如有損壞應及時更換。;

2.8 其他問題及其應對

上文對脫硫漿液循環泵的子系統及其關鍵部位存在的故障及其應對方法進行了詳細探討，通過采取以上措施，可以降低脫硫漿液循環泵的故障發生幾率，進而提升其工作可靠性。但在實際運行中，除了以上所列故障之外，脫硫漿液循環泵還容易出現一些其他問題。

比如膨脹節由于老化而破裂、因入口濾網堵塞而造成的膨脹節吸扁、因連接法蘭墊片受損而造成的漏水等等。

為了切實避免以上故障問題的發生，需要及時對相關部位及時進行處理并對已經達到使用期限的膨脹節和法蘭墊片加以更換。此外，脫硫漿液循環泵的壓力表接頭處如果發生密封墊受損等情況，那么就會引發滲漏，此時壓力表會因?yàn)槿庸軡B入了漿液的緣故而無法進行準確測量，這就要求必須及時更換密封性良好的壓力表。
